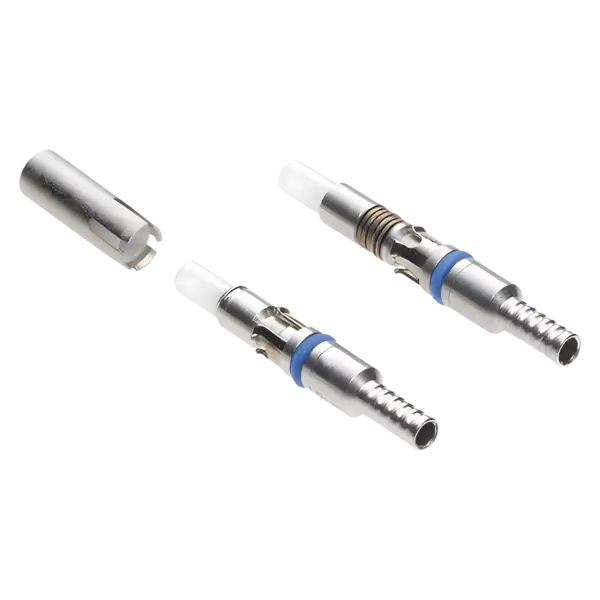

M29504/14 ve /15 Askeri Fiber Optik Termini
₺1,00
M29504/14 ve /15 Askeri Fiber Optik Termini
Ürün Özellikleri
MIL-PRF-29504/14 ve /15 fiber optik (termini) uçlar, zorlu ortamlarda mükemmel optik performans için tasarlanmıştır. M29504/14 ve /15 termini, MIL-PRF-29504B şartnamelerine uygun olarak onaylanmıştır. Bu fiber optik uçlar serisi üstün optik ve mekanik performans sunar ve M28876 ve benzeri askeri tip bağlayıcılarla uyumludur. MIL-PRF-29504B QPL listesindedir. M29504/14 ve /15 uç tasarımı, önceden yuvarlanmış 2.00mm zirkonya ultra yüksek toleranslı fırrul, dişli pres alanları ile geliştirilmiş kablo tutma ve çıkarılabilir tutulmuş bölünmüş hizalama kılıfları özelliklerine sahiptir.
| Performans Spesifikasyonu – M29504/14 PİMLER ve M29505/15 SOKETLER | |
| Metrik | Parametreler |
| Çalışma Sıcaklığı | -65°C ila +150°C (epoksi ve kabloya bağlı) |
| Termal Döngü | -54°C ila +65°C |
| Termal Şok | -55°C ila +85°C |
| Sıcaklık Ömrü | 240 saat boyunca +110°C |
| Titreşim | 68 G rastgele |
| Fiziksel Şok | 500 G |
| Çiftleşme Dayanıklılığı | 500’den fazla döngü |
| Tuz Spreyi | 500 saat |
| Basınç Sızdırmazlığı | 32 psi, (silecek conta seçeneğiyle 2.000 psi) |
| Terminus Çiftleşme Kuvveti | 5 lbs. [22,2 N] nominal |
| Terminus Tutma Gücü | 22 lbs. [97,9 N] |
| Kablo Tutma Gücü | 25 lbs. [111,2 N] (kablo yapısına bağlı) |
| Ağırlık | Maksimum 0,7 gram |
| Standart Malzemeler ve Kaplamalar | ||
| Açıklama | Malzeme | Bitir |
| Terminus Bod | Paslanmaz Çelik | Pasifleştirildi |
| Hizalama Manşonu | Zirkonya | Yok |
| Hizalama Kol Başlığı | Berilyum içermez | Nikel Kaplama |
| Yüksük (burç) | Zirkonya | Yok |
| Tutma Klipsi | Berilyum içermez | Yok |
| Belleville Springs | Berilyum içermez | Yok |
| -Halka Mühür | Florosilikon | Yok |
| Optik Performans | ||
| Fiber Boyutu | Ekleme Kaybı (Maks.) | Ekleme Kaybı (Tip.) |
| 9/125 | *-0,75 dB | *-0,35 dB |
| 50/125 | *-0,75 dB | *-0,35 dB |
| 62,5/125 | *-0,75 dB | *-0,35 dB |
| Geri Yansıma (BR) – Tek Mod | |
| Fiber Türü | Geri Yansıma (dB) |
| Tek modlu | ≤ -40 dB (PC Sonu) |
| Tek modlu | ≤ -50 dB (UPC Sonu) |
| Askeri Termini | kapaklı, M29504/14 Pimli Terminal, M29504/15 Soket Terminali |
|---|
